技术参数

■ 型号说明：QD-800YT-DH

■ 工作电压：AC220V±15% 50Hz

■ 输入功率：45W

■ 通讯方式：RS485 总线

■ 电源线：NH-RVS-2x2.5mm2

■ 通总线：RVVP2x1.0mm2

■ 通讯距离：可靠通信 1200m，超过 1200m 可通过区域分机延长及扩展传感器容量

■ 供电距离：<500m，超过500m可通过区域分机延长

■ 输出接口：1路RS485接口，连接线<1000m，（可延长）1路控制输出，输出为连接无源常开点

■ 报警功能：声、光报警，显示报警地址和故障类型

■ 密码功能：设有操作级别，适用于不用级别作人员分级作

■ 显示功能：全中文LCD图形显示及LED指示

■ 打印功能：微型热敏打印机，汉字打印（可选）

■ 存储报警记录：>5000条

■ 外形尺寸：400*350*120mm

功能特点

■ 故障电弧电气火灾监控主机符合国标GB14287.4-2011《电气火灾监控系统第4部分：故障电弧探测器》的要求

■ 与上位机、区域分机、传感器等配接，灵活构建大容量故障电弧监控系统

■ 系统采用开放式的运行模式，系统内自行管理，对外单向传送信息

■ 采用分布供电方式，探测器自身供电，有效的保证系统的稳定性、安全性

■ 输出回路可通过区域分机灵活扩展，适应现代建筑复杂多变的要求

■ 故障电弧电气火灾监控主机实时监测所有被故障电弧探测器检测的回路电流电压和电弧状态及故障信息，并将工作状态和报警信息传输给显示装置

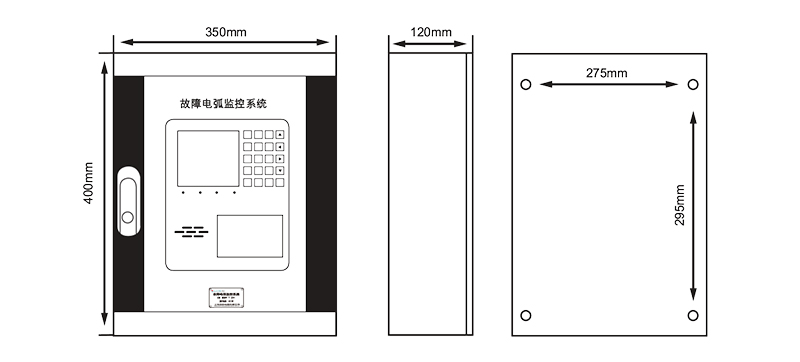

外形尺寸

余压控制器的特性：

(1)故障电弧电气火灾监控主机与余压探测器的独立消防2总线通信和电源，仅使用NHR对-21.5毫米通信线路，500米内并行(T连接)连接的128个余压探测器，可降低施工和电缆成本。

(2)采用集中供电方式，为剩余电压探测器提供DC24V安全电压，确保系统稳定性和人身安全。

(3)实时监控所有受监控区域的压力操作状态和错误报警信息，并将操作状态和报警信息上传到火控室。

(4)精确、持续地控制电动阀门防通压力阀的开、关，在规格要求的间隙值内控制余压值。

(5)与显示器连接，灵活构建大容量余压监控系统，满足建筑应用要求。

余压检测器的特点：

(1)实时监控区域内的残压值、温度值，液晶屏实时显示残压值、温度值和操作状态。

(2)具有独特的地址编码和总线隔离器，通过余压控制器远程设置余压检测仪的地址编码和错误报警参数，便于系统调试和后期维护。

(3)结构简单灵活，安装方便，施工方便，具有差压验证功能。

(4)与其余压力控制器的独立消防2总线通信和电源仅使用NHR对-21.5毫米'通信线路，可降低施工和电缆成本。

(5)使用DC24V工作电压，确保系统稳定性和人身安全。

常见的故障及解决方案

1、如果电缆断线，零件接触不良

2、绝缘击穿导致相线和零线（也称火线或零线）击穿。

3、相线（即火线）对地短路。

上述三种电弧故障中，只有第三种电弧故障会在电路中产生剩余电流，可以用剩余电流型电气火灾监控探测器检测到。

前两种电弧故障不会在电路中产生剩余电流，可以用故障电流电弧检测器检测到。

电弧故障监测检测器是用于检测被保护电路中的电弧故障的检测器，它可以在线实时检测供电系统中的电路和用电设备中的故障电流，保护电路的长度必须做到。它不得大于100 米。

根据系统的类型，电弧故障检测器包括两种类型：独立式和非独立式。

具有声光报警功能的独立探测器可独立使用。

非独立探测器可通过信号处理装置与上位计算机（电气火灾监控设备）相连，可依靠电气火灾监控设备实现系统功能，不能独立运行。

注：电弧故障检测装置和剩余电流型电气火灾监测检测器功能不同，不能相互替代。即，当油箱中安装故障电弧检测装置时，可以安装剩余电流型电动火灾监测检测器。
