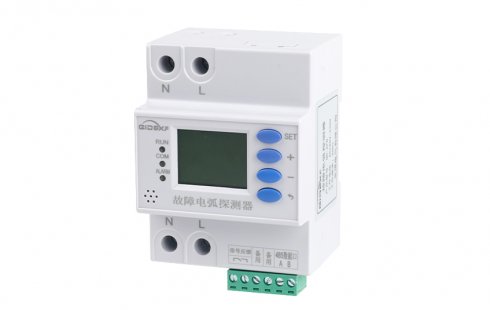

1、获取配电系统图

电弧故障探测器的监控对象是配电系统，配电系统图是电弧故障探测器的设计基础。 必须掌握本项目配电系统的全局，才能合理安装。

电弧故障探测器配电系统图应包括高压配电图、低压配电图(干线图和区域图)、配电板接线图。 从这些图中，可以得知市电供电的路数、变压器柜、容量补偿柜和转换柜的数量和容量、各节点的电流大小、各段电缆的型号和方向、各配电盘和柜内的主要断路器的型号容量和电缆或铜排的尺寸和接线方式、各区域的功耗性质和功率。

对于改造项目，即使无法取得原设计图，也应在业主的协助下进行现场调查，力求对配电系统有尽可能详细的了解。

2、分析电力线系统的适用性

根据相关规范要求，建设项目区域低压配电系统应为TN-S系统，即“三相五线制”。 在工程实践中，往往出于节约投资的考虑，将供电干线设计为TN-C形式的三相四线，呈干形或辐射形分布。 从整个配电系统来看，是TN-C-S系统。

在旧楼中，低压配电系统多为TN-C系统，即“三相四线制”。

剩馀电流电弧故障监测探测器适用于安装在TN-S系统或本地TN-C-S系统和TT系统的位置。 要在TN-C系统中安装剩余电流式检测仪，必须对原线路进行相应改造。

无论干线采用何种系统形式，如果需要安装安装剩余电流式探测器的低压配电箱，配电箱内必须将导线转换为TN-S系统或TT系统，且导线的n线不重复接地。 笔者将在下一篇续集中详细阐述剩余电流式电弧故障监测探测器的安装。

3、布点设置

剩余电流式电弧故障监测探测仪的安装原则是布置在低压配电系统末级配电柜进线或出线端，监测该级至最终用户的线路和设备。

“最终配电板”是指从配电系统所在分支点到多个最终用户之间的配电板。 例如地板配电盘、场所区域配电盘、功能区域配电盘、设备专用配电盘等。

供电末级正常漏电流200mA，且上级正常漏电流500mA，满足安装剩余电流检测仪条件时，宜安装在上级供电配电箱，能监测保护两段间的线路和设备。 例如“-2FZ”、“-1FZ”也最好设置。 而“AK1”下层机柜较多，“AC1”是较大的动力负荷，它们的正常漏电流很可能超过500mA，只要竖井内电缆防护和安装良好，不一定要安装。

一级以上保护等级对象，如“1FZ”、“2FZ”为人员密集商场楼层总台，设置与“1F1”、“2 F1”……等下级平台配合组成二级探测监控摄像头。

基于以上分析，在系统图中初步表明需要安装剩余电流检测器的配电盘。

4、简化评审

根据配电系统图设计的各配电箱的负荷特性、功率、保护配置，检查是否需要安装剩余电流检测仪。

例如，“18FK”的负载是中央空调机组，该机组附带的控制箱上装有RCBO和报警装置，在这里很容易完成。

安全电压供电的电气设备、典型环境条件下使用的具有增强绝缘(双重绝缘)的电气设备、使用绝缘变压器且二次侧为非接地系统供电的电气设备，不安装剩余电流检测器。

简化这一步骤是必不可少的。 笔者认为，电弧故障监测系统中的探测器必须安装在需要的地方，但应尽量少、精，使每一个探测器都能充分发挥作用，减少构成监测系统的探测器数量。 这是提高投资绩效、保证系统可靠性、便于运营管理所必需的。
