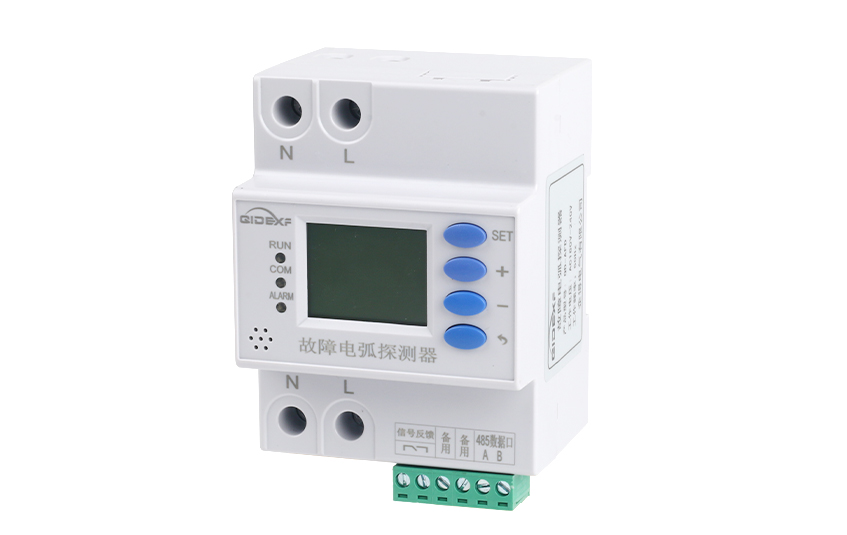

一.电弧故障探测器的安装方法介绍

1 .电弧故障探测器要求向监控模块2提供稳定的交流电源(AC220V )， 监控模块应该采用导轨式或方形固定式安装在机柜中。

2 .在监控模块和供电电源(AC220 )之间接入保险丝(3A )进行保护

3 .监控模块安装前，将电流探测器从包装箱中取出，进行外观检查，确认模块内的禁用固件有无松动，各连接器连接是否可靠。 上电试验项目：2~3只电流探头接入电流检测仪，进行火灾报警、故障报警、消声、自检、复位试验，验收合格后方可安装接线。

二.电弧故障探测器调试

电弧故障探测器现场调试步骤如下。

1 .电弧故障探测器的电流检测仪上电，上电时，电流检测仪对显示屏指示灯、数码管、蜂鸣器进行一次自检，在投入正常运行前，运行和消声指示灯一直亮，火警和故障报警指示灯从1到8依次亮，数码管如果指示灯、线管、蜂鸣器有异常，请立即更换显示面板。

2 .将电路数量设为3，即指拨开关设为0011，即指拨开关的4位状态设为on、on、off、off。

3.个电路的火灾报警阈值分别设置为大于相应电流探头实际采集的剩余电流值后，将三个电流探头连接电流探头，等待电流探头稳定，在电流探头进行信号采集后，即约50秒内，三个电路处于故障状态仔细检查接线端子是否接触良好，检查电流探头的传输线是否断开，检查电流探头的好坏，测量电流探头的电阻值，看使其无限大的三个电路是否处于火灾报警状态，如果有，电流检测器动作异常

4 .拆除三个电路中任意一个电路的电流探头，看该电路是否在50秒以内，发出故障报警信号，如果是，表示该探头工作正常。

5 .将三个电路中的任何一个置于火灾报警状态，该电路在50秒内发出火灾报警信号，如果另外两个电路一直未发出火灾报警信号，则表示该电弧故障探测器工作正常。
