AFDD是电器经常使用的产品。那么，你对AFDD的内部结构了解多少？下面由AFDD制造商和大家谈谈这个话题。

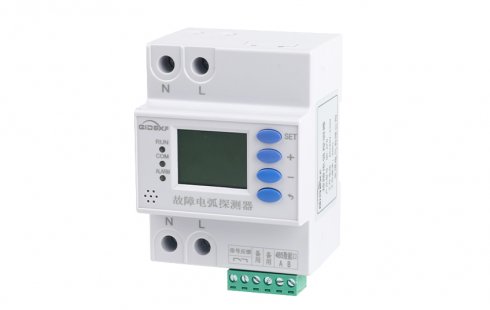

主体：AFDD电弧故障断路器主要由断路器模块、漏电模块、电源模块、信号调节模块、跳闸模块、通信接口模块等组成。

电源模块：为电弧故障检测器(AFDD)内的相关设备供电。

信号调节模块：主电路的电流信号通过线路电流变压器通过信号调节模块传递，信号调节模块对该信号进行放大、整流、滤波，并发送到单片机进行处理。

跳闸模块：在AFDD电弧故障断路器中，跳闸模块的电磁结构部分应用了新的节能技术，可以减少开关电磁系统的铁芯损耗和短路损耗，从而大大节省电力。增加缓冲装置以减少电磁系统的能量冲击，从而提高开关的吸合性能，延长使用寿命。跳闸模块的工作机制可以接收主芯片MCU中检测到的错误信号，通过控制触点切断线圈电路，并由电磁机制切断主电路。故障排除后，启用“重置操作按钮”。

通信接口模块：可以实时将电流、电压、电流相位、电弧信号等数据发送到终端计算机进行远程监控。下图是串行电弧发生时MCU向父计算机发送数据信息的电流数据信息。数据处理模块采用自主开发的专用AFDD故障电弧探测器上层开发平台进行数据分析和特征参数提取。构建PC模拟器，在PC端预先模拟算法，执行语言与微处理器通用。

这就是关于AFDD的主题结构介绍。希望对大家有帮助。
